 		 High Contrast Double Star Filter

Ein spezieller Filter zur fotografischen Messung kontrastreicher Doppelsterne, eine kurze Präsentation (01/2026):
  • Problemstellung : Die Belichtungsdauer hängt von der Helligkeit des Begleiters ab, dadurch wird der primäre Stern überbelichtet.
  • Lösung : Entwicklung eines speziellen Filters, der eine Transformation der rechteckigen Helligkeitskurve in die Helligkeitsverteilung eines Airy-Scheibchens durchführt. Dadurch lassen sich die Positionen beider Komponenten genau bestimmen (Abbildung 4).
  • Performance : Helligkeitsunterschied bis zu 10 Magnituden bei einem Abstand der Komponenten bei 10 Bogensekunden (Abbildung 6, Sirius B) !
  • Prinzip : Das Prinzip des Filters beruht auf polarisiertem Licht : 2 Polarisationsfilter unterschiedlicher Größe werden gegeneinander gedreht. Die hellere Primärkomponente wird durch beide Polarisationsfilter bedeckt, während der Begleiter nur von einem Filter bedeckt wird.
  • Optomechanik : Basierend auf Excelitas Mikrobank System (ehemals QiOptik, Linos, Spindler & Hoyer)
  • Nachteil : Polfilter Transmission ca. 25%. Dadurch verlängern sich die Belichtungszeiten um Faktor 4.
  • Prototyp 2023 : Mit dem Prototypen wurden im Jahr 2023 von knapp 200 Doppelsterne Abstand und Positionswinkel bestimmt.

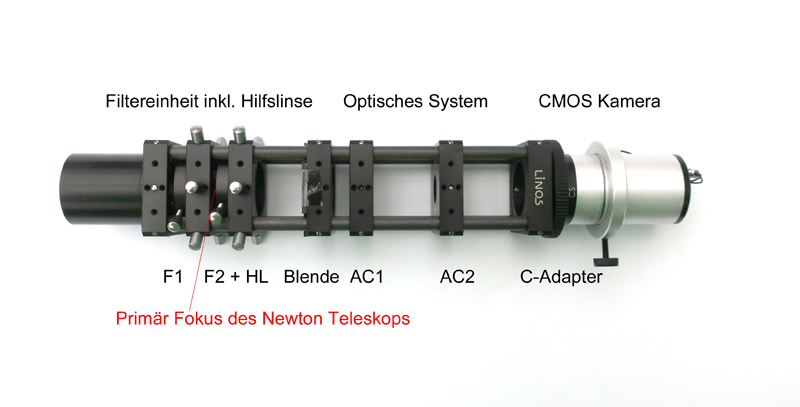

Abbildung 1: optische und mechanische Komponenten des High Contrast Double Star Filters

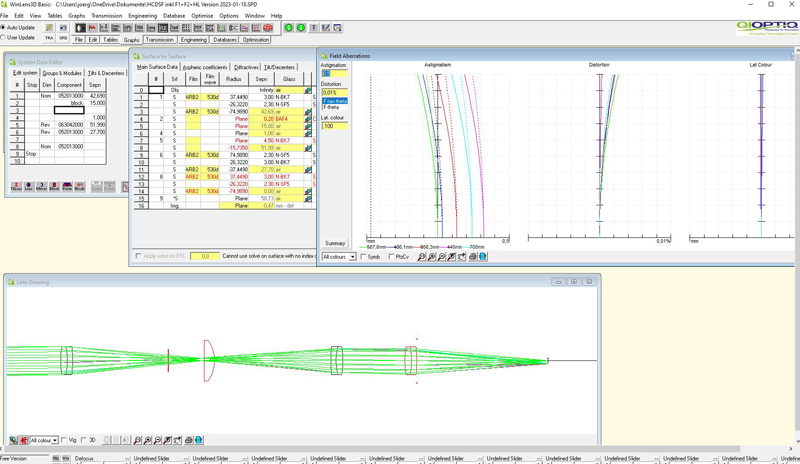

Abbildung 2 : Simulation des Strahlengangs zur Minimierung der optischen Abbildungsfehler, Software : WinLens 3D basic

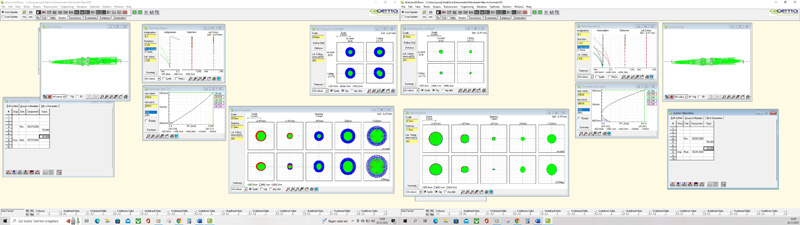

Abbildung 3 : Fehlerdiagramme des HCDSF, Software : WinLens 3D basic

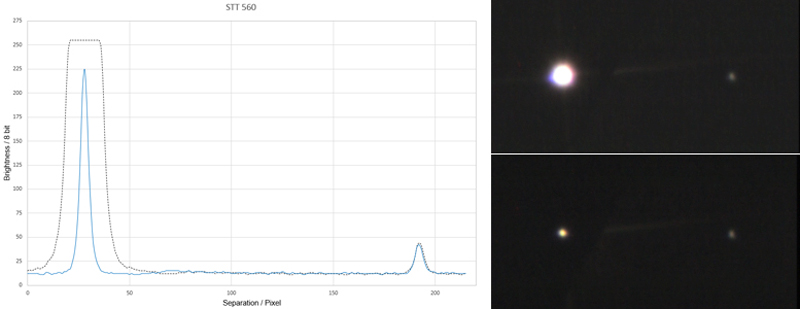

Abbildung 4 : Transformation von STT 560A von einer rechteckigen Helligkeitskurve (gestrichelte Linie) in eine normale Helligkeitsverteilung
(Airy-Disk). Dadurch ist auch das Helligkeitsmaximum der Primärkomponente genau lokalisierbar (blaue Linie).

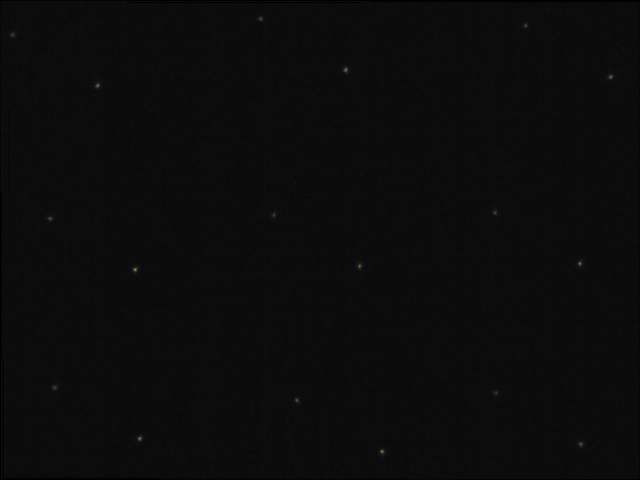

Abbildung 5 : Optischer Test des Bildfeldes (in Originalgröße) anhand des Doppelsterns, STFA 7 (Distanz ca.
44 Bogensekunden) in verschiedenen Positionen

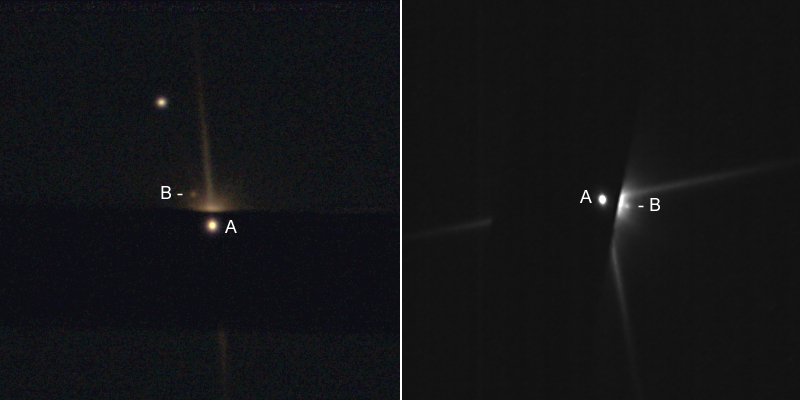

Abbildung 6 : Anwendungsbeispiele, links : gam Comae = SMR 58 (dm = 7,6 mag), rechts : Sirius B (dm = 9,9 mag)
